HSM 904F Kombi lang

Durch die konsequente Weiterentwicklung der Produkte ist HSM heute der Inbegriff für leistungsstarke, boden- und bestandschonende Forstmaschinen. Böden schonen heißt Befahrbarkeit auf Rückegassen erhalten. HSM fühlt sich hierzu besonders verpflichtet.

Mit dem 904F Kombi lang zeigt HSM, dass das Ziel die technische Befahrbarkeit auf den Rückegassen zu erhalten auch mit schweren und leistungsstarken Maschinen realisierbar ist. Ein durchdachtes Antriebskonzept, breite Bereifung mit Option für Traktionsbänder und flexible Konstruktion sind entscheidend für den nachhaltigen Einsatz von Forstmaschinen. Der Erfolg unserer Kunden basiert so auch darauf eine Rückequalität anzubieten, die Folgeaufträge sicher stellt.

Diesen Erfolg zu unterstützen bleibt zentrales Ziel von HSM.

Motor (6 Zylinder):
  • VOLVO PENTA
    TAD881VE EU Stage V
    Motorleistung: 185 kW (252 PS) ab 1600 U/min
    Drehmoment: 1150 Nm von 1100 - 1500 U/min
    max. Drehmoment: 1175 Nm bei 1400 U/min
    Hubraum: 7,7 Liter

    Optional:

  • VOLVO PENTA
    TAD882VE EU Stage V
    Motorleistung: 210 kW (286 PS) ab 1700 U/min
    Drehmoment: 1225 Nm von 1100 - 1600 U/min
    max. Drehmoment: 1255 Nm bei 1400 U/min
    Hubraum: 7,7 Liter
Kraftübertragung:
  • 904H: HSM High Speed Drive (Serie 71); 1 Gang: 0 - 14 km/h
  • 904ZF: ZF-Lastschalt-Wandlergetriebe 6WG-190
    6 Vorwärts-, 3 Rückwärtsgänge
Achsen:
  • Planetachsen
  • getrennt schaltbare Differentialsperren 100 %, vorne und hinten
Bremse:
  • 2-Kreis Bremse, im Ölbad laufende Lamellenbremse
  • Federspeicher-Feststellbremse
Lenkung:
  • Knickrahmenlenkung mit 2 Zylinder
  • Lenkeinschlag 45°
Tankinhalt:
  904H: 904ZF:
• Diesel: 210 l 225 l
• AdBlue: 45 l 45 l
• Hydrauliköl: 110 l 150 l
Hydraulik:
  • Load Sensing
  • Verstellpumpe (Arbeitspumpe) 904H:
    Fördermenge: 304 l/min bei 1600 U/min
    Druck: bis 350 bar
  • Verstellpumpe (Arbeitspumpe) 904ZF:
    Fördermenge: 224 l/min bei 1600 U/min
    Druck: bis 350 bar
  • Hydrauliköl: gesättigter, synthetischer Ester
    Panolin HLP SYNTH mit Kleenoil
    Microfiltration; WGK 1

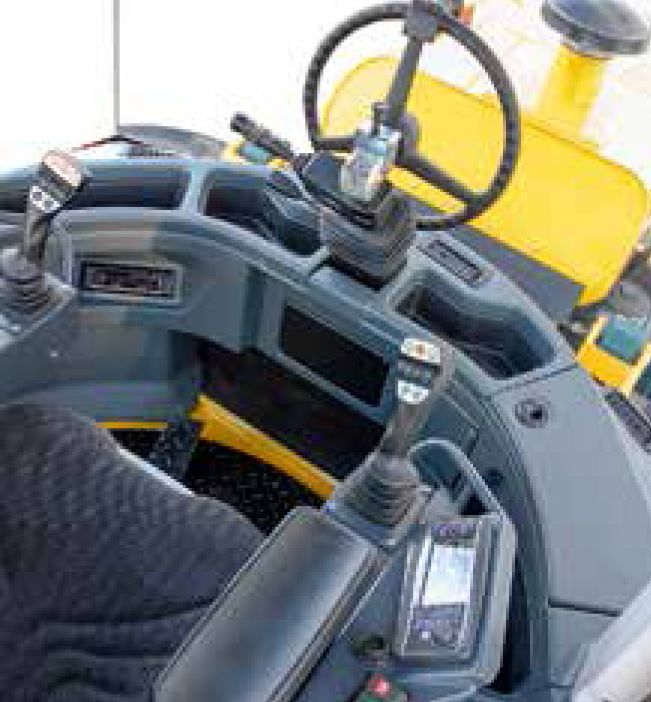

Kabine:

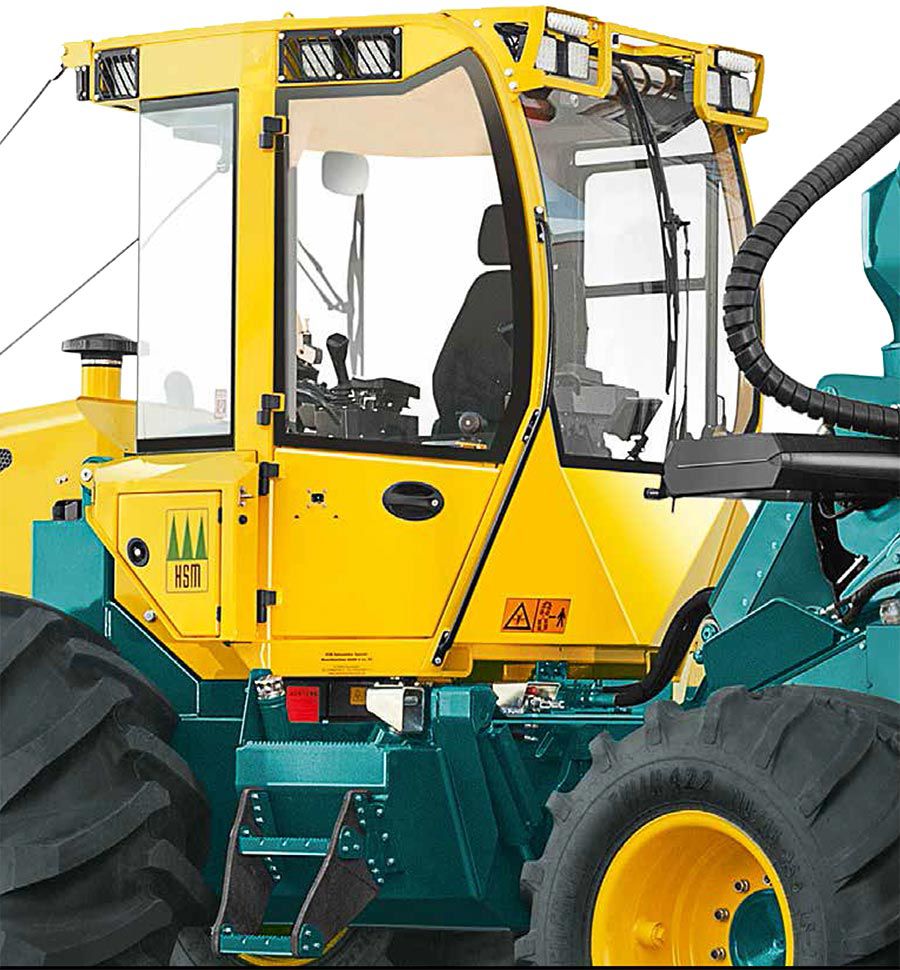

  • Panorama-Komfort Kabine (siehe Prospekt Seite 12-13)
  • ROPS, FOPS, OPS geprüfte Sicherheitskabine
  • Drehsitzeinrichtung, luftgefederter Komfortsitz
  • Heiz- / Klimaanlage
Elektrik / Instrumente:

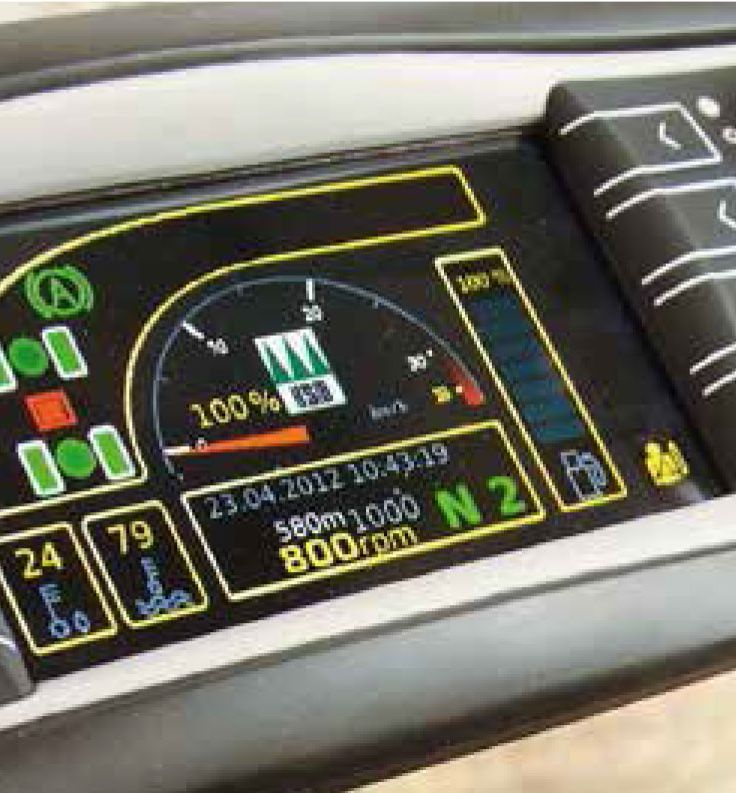

  • HSM Ecommand Farbdisplay
  • 5 Fahrerprogramme + Werkseinstellung
  • Diagnosefunktion und Fehleranzeige
  • graphische Unterstützung beim Parametereditieren
  • Lichtmaschine 110 A (28 V)
  • 2 wartungsfreie Trockenbatterien mit je 55 Ah
Sonderausstattung:
  • Frontpolterschild kippbar, Anhängerkupplung, Aussenhydraulikanschluss, Funkfernsteuerung Seilwinde, Fahren mit Funk, Standheizung, Sonnenrollos, Sitz-Flächendämpfer
  • weiteres Zubehör auf Anfrage
Winden:
  • Serie:
    Adler Doppeltrommelwinde HY 20-SG (2 x 100 kN)
    max. Seilaufnahme 14 mm, 100 m

  • Optional:
    Adler Doppeltrommelwinde HY 24-SG (2 x 120 kN)
    max. Seilaufnahme 14 mm, 130 m
    Adler Doppeltrommelwinde HY 32-SG (2 x 160 kN)
    max. Seilaufnahme 14 mm, 130 m
Gewicht:
  • ab 17.800 kg

Nutzlast:
  • 11 t

Rückekran:
  • Epsilon M70 F80 (Serie)
  • weitere Krane siehe Kransprospekt
Bereifung:
    Serie
24,5-32
710/45-26,5

30,5-32
710/45-26,5
904H Dv 1831 1857
  Dh 1465 1485
  B* 2430 2730
  H 3769 3776
  F 672 679

904ZF H 3769 3776
  F 545 552

* B: minimale Maschinenbreite (Maße in mm)

Serienausstattung:
  • Stirngitter und erste Runge abnehmbar
  • letzte Runge abnehmbar und versetzbar auf 2,4 m, 3,2 m und 4,05 m
  • höhenverstellbarer Rollenbock
  • Verwindungssperre mit 2 Hydraulikzyl.
  • Rückfahrkamera mit Farbmonitor
  • LED Rückfahrscheinwerfer
Sonderausstattung:
  • Frontpolterschild
  • Heckschild
  • Klemmbank mit Schnellwechselplatte
  • Zwillingsrunge als 2. und 3. Runge auf Schnellwechselplatte
  • Drehrunge
  • Bogielift hinten
  • Tiltbarer Kran
  • Funkfernsteuerung, Fahren mit Funk
  • weiteres Zubehör auf Anfrage
HSM Kranliste EPSILON

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

EPSILON

Kran Typ Hub­moment Reich­weite Greifer Typ 904F / Kombi
M70 F80 102/68 kNm 8,0 m FG43S O
M70 F86 102/68 kNm 8,6 m FG43S X
M70 F101 102/65 kNm 10,1 m FG43S X
M80 F80 114/79 kNm 8,0 m FG43S X
M80 F86 114/79 kNm 8,6 m FG43S X
M80 F101 114/75 kNm 10,1 m FG43S X
S100 F80 128/91 kNm 8,0 m FG43S X
S100 F86 128/90 kNm 8,6 m FG43S X
S100 F101 128/86 kNm 10,1 m FG43S X
S110 F80 143/104 kNm 8,0 m FG43S X
S110 F86 143/104 kNm 8,6 m FG43S X
S110 F101 143/100 kNm 10,1 m FG43S X
X120 F80 159/111 kNm 8,0 m FG43S X
X120 F86 159/110 kNm 8,6 m FG43S X
X120 F102 159/107 kNm 10,2 m FG43S X
X140 F80 173/123 kNm 8,0 m FG43S X
X140 F86 173/122 kNm 8,6 m FG43S X
X140 F102 173/119 kNm 10,2 m FG43S X
HSM Kranliste Mesera

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

Mesera

Kran Typ Hub­moment Reich­weite Greifer Typ 904F / Kombi
F71 F72 99/75 kNm 7,2 m FG43S X
F71 FT85 99/70 kNm 8,5 m FG43S X
F71 FT100 99/66 kNm 10,0 m FG43S X
F71 FT100i 99/66 kNm 10,0 m FG43S X
F83 F72 106/82 kNm 7,2 m FG43S X
F83 FT85 106/76 kNm 8,5 m FG43S X
F83 FT100i 106/73 kNm 10,0 m FG43S X
M 92 F80i 130/84 kNm 8,0 m FG43S X
M 92 FT86i 130/84 kNm 8,6 m FG43S X
M 92 FT100i 130/84 kNm 10,0 m FG43S X
F111 F72 151/111 kNm 7,2 m FG43S X
F111 F85 151/100 kNm 8,5 m FG43S X
F111 FT85 151/100 kNm 8,5 m FG43S X
F111 FT91 151/98 kNm 9,1 m FG43S X
F111 FT100 151/101 kNm 10,0 m FG43S X
M122 F85i 155/110 kNm 8,5 m FG43S X
M122 F96i 155/ - kNm 9,6 m FG43S X
M122 FT100i 155/ - kNm 10,0 m FG43S X
M142 F85i 178/132 kNm 8,5 m FG43S X
M142 F96i 178/124 kNm 9,6 m FG43S X
M142 FT100i 178/ - kNm 10,0 m FG43S X
Variable Heckvarianten

Variable letzte Runge in Position „Kurz“

Variable letzte Runge in Position „Mitte“

Variable letzte Runge in Position „Lang“

Zwillingsrunge schnellwechselbar für 2 x 2 oder 2 x 2,5 m Holz (nicht bei 805F Kurzversion)

Höhenverstellbare Seilrollen auf bis zu 2 m

Seilrückung möglich ohne Umbau der Runge

Langholzrückung mit schnellwechselbarer Klemmbank

Seilrückung möglich ohne Umbau der Klemmbank
