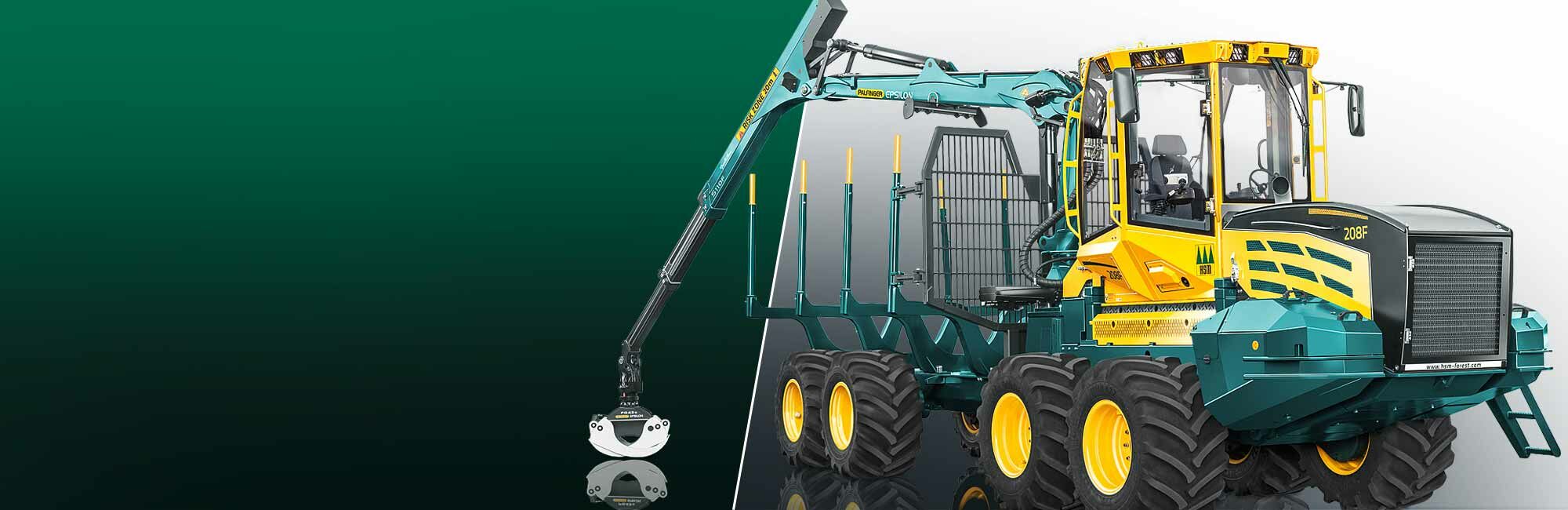

HSM 208F BigFoot

HSM – Pionier für bodenschonende Forsttechnik

Wie kein anderer Hersteller verfolgt HSM bei der Entwicklung von Forstmaschinen das Konzept „Breite Reifen bei geringer Außenbreite“.

Die Modellreihe 208F 10 t bis 208F 12 t konnte bereits seit ihrer Markteinführung vor vielen Jahren mit extremen Reifenbreiten von bis zu 940 mm, bei einer geringen Außenbreite von unter 3 m, ausgerüstet werden.

  • geringere Spurtiefen auf Naßböden
  • höhere Fahrgeschwindigkeit und niedrigerer Kraftstoffverbrauch als mit Bändern
  • wesentlich weniger Eintrag von Erdreich in die befestigte Waldstraße
Der HSM 208F-BigFoot ist die konsequente Weiterentwicklung dieses Konzeptes – die perfekte Innovation für bodenschonende Forsttechnik!

Ausgerüstet mit Spezialrungen kann der Big Foot mit dafür entwickelten 1340 mm breiten Bändern gefahren werden.
Dies ermöglicht eine produktive und wirtschaftliche Holz-ernte mit geringeren Spurtiefen auf sonst unbefahrbaren Naßflächen.

Eine weitere, effiziente und ressourcensparende Lösung ergibt sich im Einsatz des BigFoot ohne Bänder. Höhere Fahrgeschwindigkeiten und niedrigerer Kraftstoffverbrauch, bei gleichzeitiger Schonung der Waldwege (durch verminderten Eintrag von Erdreich), sind entscheidende Vorteile für den wirtschaftlichen Erfolg.


  • Bereifung: Firestone 54 x 37-25
    (940 mm breit) - dadurch weniger Bodendruck als 700er Räder mit Bändern

  • Einsatz ohne Bänder schont die Waldwege und spart somit Geld

  • Für Extremeinsätze auf Naßböden - Bänder mit bis zu 1 340 mm Breite

  • wirtschaftliche Forsttechnik einsetzbar in jeden Gelände

Motor:

VOLVO PENTA
TAD881VE EU Stage V
Motorleistung: 185 kW (252 PS) ab 1600 U/min
Drehmoment: 1150 Nm von 1100 - 1500 U/min
max. Drehmoment: 1175 Nm bei 1400 U/min
Hubraum: 7,7 Liter

Optional:

VOLVO PENTA
TAD882VE EU Stage V
Motorleistung: 210 kW (286 PS) ab 1700 U/min
Drehmoment: 1225 Nm von 1100 - 1600 U/min
max. Drehmoment: 1255 Nm bei 1400 U/min
Hubraum: 7,7 Liter

Kraftübertragung:
  • NAF 2 Gang Verteilergetriebe
  • HSM High Speed Drive (Serie 71), 1. Gang 0-14 km/h
Achsen:
  • NAF Planetenachsen
  • vorne: schaltbare Differentialsperre 100 %
  • hinten: schaltbare Differentialsperre 100 %
Bremse:
  • 2-Kreis Bremse, im Ölbad laufende Lamellenbremse
  • Federspeicher-Feststellbremse
Lenkung:
  • Knickrahmenlenkung mit 2 Zylinder
  • Lenkeinschlag 45°
Bereifung:
  Größe: Gesamtbreite:
Serie: 54 x 37-25 3000 mm
Tankinhalt:
  • Diesel: 190 l
  • AdBlue: 45 l
  • Hydrauliköl: 130 l
Hydraulik:
  • Load Sensing
  • Verstellpumpe (Arbeitspumpe):
    Fördermenge: 304 l/min bei 1600 U/min
    Druck: bis 350 bar
  • Hydrauliköl:
    gesättigter, synthetischer Ester
    Panolin HLP SYNTH mit Kleenoil
    Microfiltration; WGK 1
Kabine:
  • Parallelschwenkbare Kabine
  • ROPS, FOPS, OPS geprüfte Sicherheitskabine
  • Drehsitz mit Pedalen hinten und vorne
  • Scheibenwischer vorne und hinten, optional seitlich
  • Luftgefederter Komfortsitz mit Sitzheizung
  • Warmwasserheizung
  • Klimaanlage
Elektrik / Instrumente:
  • HSM Ecommand Farbdisplay
  • 5 Fahrerprogramme + Werkseinstellung
  • Diagnosefunktion und Fehleranzeige
  • Graphische Unterstützung beim Parametereditieren
  • Lichtmaschine 110 A (28 V)
  • 2 wartungsfreie Trockenbatterien mit je 75 Ah
Gewicht:
  • 16 000 kg (Serie)
    Gewichtsaufteilung: Vorderachse: 60 %, Hinterachse: 40 %
Verwindungssperre:
  • 2 Hydraulikzylinder
Ladekran:
  • Serie: Epsilon M70 F80
  • Weitere Krane laut Zubehörliste.
Ladefläche:
  • 4 Rungenbänke
  • Länge: 4400 mm
  • Querschnitt: 3,8 m² / Option 4,2 m²
  • Nutzlast: 11 t
Serienausstattung:
  • 14 LED Arbeitsscheinwerfer an Kabine
  • 4 Arbeitsscheinwerfer am Kran
  • Spannungswandler, Radio mit CD, Feuerlöscher, Verbandskasten, Warndreieck, Werkzeugsatz, Kühlbox
Sonderausstattung:
  • Frontplanierschild
  • Tandemachsanhebung (Bogielift) vorne
  • 1-Trommelwinde 7 t
  • Drehrunge, letzte Runge angesteckt, tiltbare Kransäule, Schnellwechselsystem Rungenaufbau, Klemmbank
  • Standheizung
  • Bogie Kettenbänder
  • Funkfernsteuerung Seilwinde
  • Fahren mit Funk
  • Sonnenrollos
  • steckbares Stirngitter
  • Rückfahrkamera mit Farbmonitor
  • Heckscheinwerfer
  • weiteres Zubehör auf Anfrage
HSM Kranliste EPSILON

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

EPSILON

Kran Typ Hubmoment Reichweite Greifer Typ 208F 11 t
C60 F69 82/63 kNm 6,9 m FG43S #
C60 F86 82/51 kNm 8,6 m FG43S #
M70 F80 102/68 kNm 8,0 m FG43S O
M70 F86 102/68 kNm 8,6 m FG43S X
M70 F101 102/65 kNm 10,1 m FG43S X
M80 F80 114/79 kNm 8,0 m FG43S X
M80 F86 114/79 kNm 8,6 m FG43S X
M80 F101 114/75 kNm 10,1 m FG43S X
S100 F80 128/91 kNm 8,0 m FG43S X
S100 F86 128/90 kNm 8,6 m FG43S X
S100 F101 128/86 kNm 10,1 m FG43S X
S110 F80 143/104 kNm 8,0 m FG43S X
S110 F86 143/104 kNm 8,6 m FG43S X
S110 F101 143/100 kNm 10,1 m FG43S X
X120 F80 159/111 kNm 8,0 m FG43S #
X120 F86 159/110 kNm 8,6 m FG43S #
X120 F102 159/107 kNm 10,2 m FG43S #
X140 F80 173/123 kNm 8,0 m FG43S #
X140 F86 173/122 kNm 8,6 m FG43S #
X140 F102 173/119 kNm 10,2 m FG43S #
Niedrige Kransäule (Höhe 1730 mm)
Serie bei Steilhang und Kombi
      X
HSM Kranliste Mesera

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

Mesera

Kran Typ Hubmoment Reichweite Greifer Typ 208F 11 t
F59 F72 78/56 kNm 7,2 m FG43S #
F59 FT85 78/51 kNm 8,5 m FG43S #
F59 FT100 78/47 kNm 10,0 m FG43S #
F59 FT100i 78/47 kNm 10,0 m FG43S #
F71 F72 99/75 kNm 7,2 m FG43S X
F71 FT85 99/70 kNm 8,5 m FG43S X
F71 FT100 99/66 kNm 10,0 m FG43S X
F71 FT100i 99/66 kNm 10,0 m FG43S X
F83 F72 106/82 kNm 7,2 m FG43S X
F83 FT85 106/76 kNm 8,5 m FG43S X
F83 FT100i 106/73 kNm 10,0 m FG43S X
M 92 F80i 130/84 kNm 8,0 m FG43S X
M 92 FT86i 130/84 kNm 8,6 m FG43S X
M 92 FT100i 130/84 kNm 10,0 m FG43S X
F111 F72 151/111 kNm 7,2 m FG43S #
F111 F85 151/100 kNm 8,5 m FG43S #
F111 FT85 151/100 kNm 8,5 m FG43S #
F111 FT91 151/98 kNm 9,1 m FG43S #
F111 FT100 151/101 kNm 10,0 m FG43S #
M122 F85i 155/110 kNm 8,5 m FG43S #
M122 F96i 155/ - kNm 9,6 m FG43S #
M122 FT100i 155/ - kNm 10,0 m FG43S #
M142 F85i 178/132 kNm 8,5 m FG43S #
M142 F96i 178/124 kNm 9,6 m FG43S #
M142 FT100i 178/ - kNm 10,0 m FG43S #
